开入开出单元(自动控制箱)

开入开出单元(自动控制箱)是钰鑫智能电力监控系统为了实现自动化管理而设计开发的状态监测与控制设备,一般与数据采集系列产品、电力多功能表产品等共同接入电力监控系统,使电力监
在线咨询
全国热线

13313230958

开入开出单元(自动控制箱)
作者:电力监控事业部    来源:钰鑫原创   发布日期:2020-07-16 08:25:00 浏览:

产品简介

开入开出单元(自动控制箱)是钰鑫智能电力监控系统为了实现自动化管理而设计开发的状态监测与控制设备,一般与数据采集系列产品、电力多功能表产品等共同接入电力监控系统,使电力监控系统集保护、测量、控制、监视、通讯多种功能于一体。适用于35kv及以下电压等级的输电线路、变压器、电容器等间隔的保护测控功能要求。

应用场景

开入开出单元(自动控制箱)根据应用场景选择合适位置安装固定,灵活性高。开入开出单元(操作箱)广泛应用在变电站、医院、社区、园区、学校、机场、商场、办公建筑、民用建筑、工矿企业、楼宇自动化系统供电网络系统。

优势亮点

  • 1、8通道状态数据在线高速采集,状态实时更新

  • 2、8通道状态控制节点,满足各类复杂的控制管理需求

  • 3、系统集成设计,受控于系统服务器,可多设备接入同一组网

  • 4、高时间分辨率,实现实时控制,0.1ms分辨率

端子说明

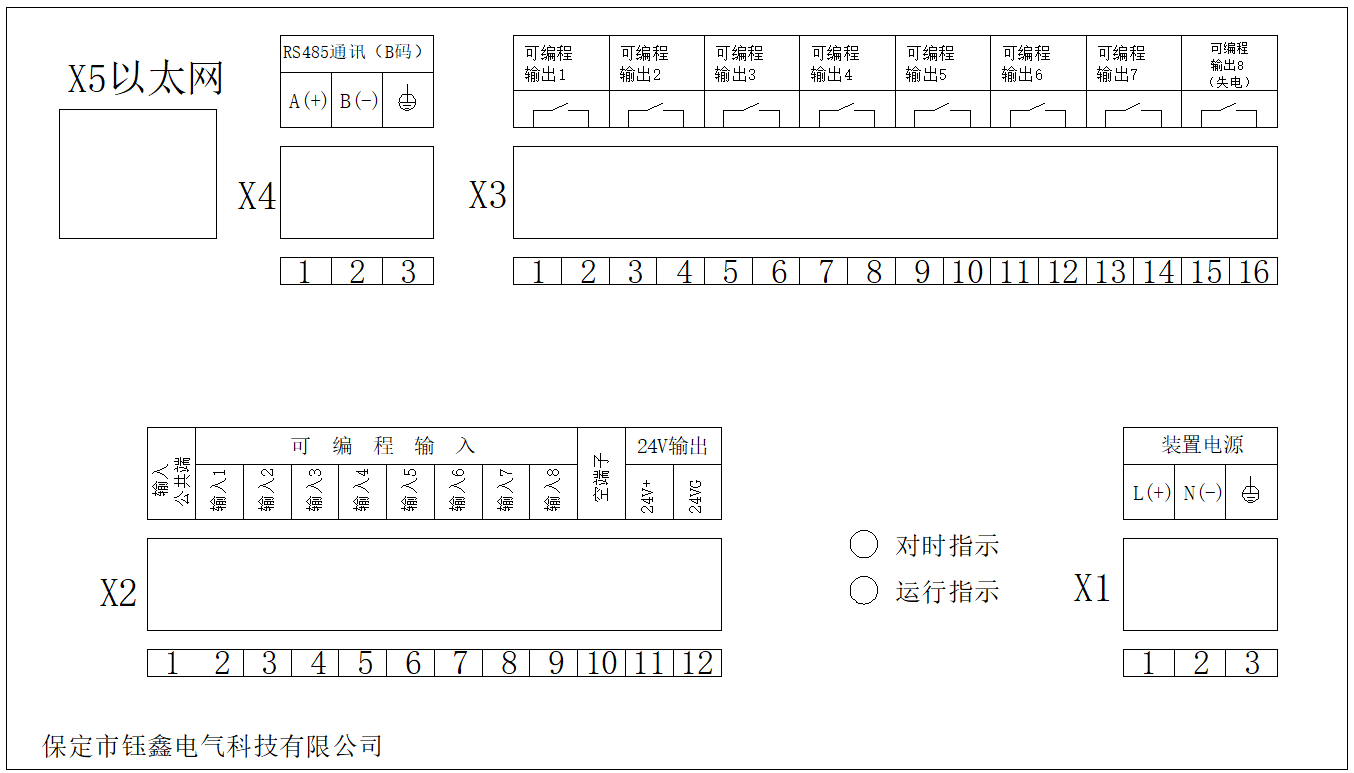

16高速型电力数据采集单元端子图

X5为网口,通过以太网传输数据;X2为8路开关量输入通道;X1为电源输入口,从左到右分别为L(+)、N(-)、地;X3为8路开出控制;X4为RS485通讯(默认IRIGB码对时)。

技术参数

工作电源 110V/220V AC/DC
开入电压 110V/220V AC/DC; 24V DC
开出继电器通断能力 5A 250VAC/30VDC
开入响应时间 不大于1ms

产品外观

开入开出单元(自动控制箱)单元外观图-钰鑫智能

安装尺寸

16高速型电力数据采集单元俯视外观尺寸图-钰鑫智能

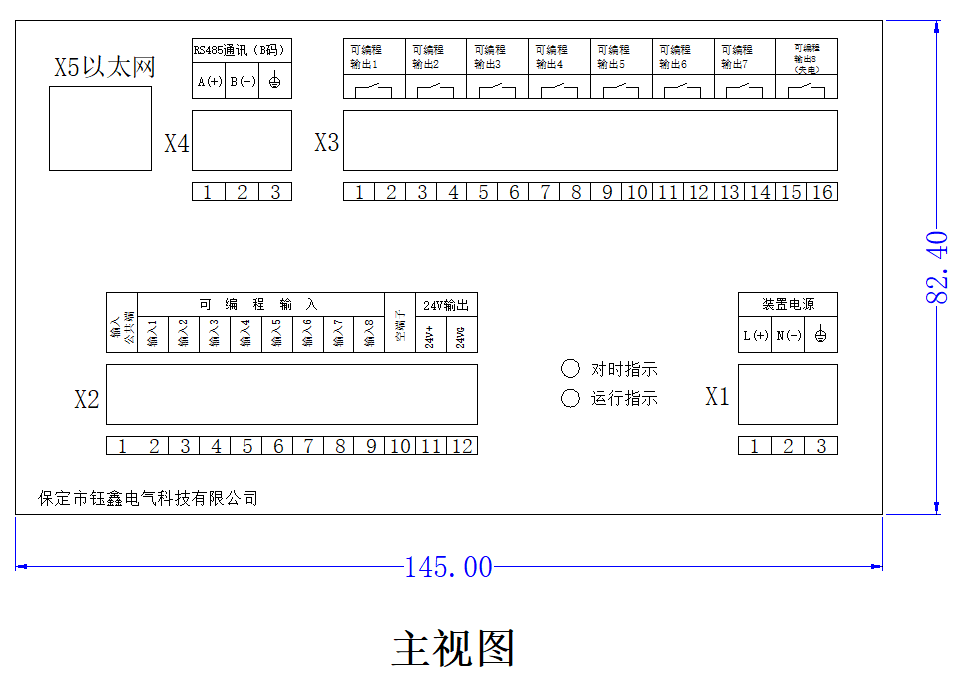

开入开出单元(自动控制箱)尺寸图主视图


16高速型电力数据采集单元前外观尺寸图-钰鑫智能

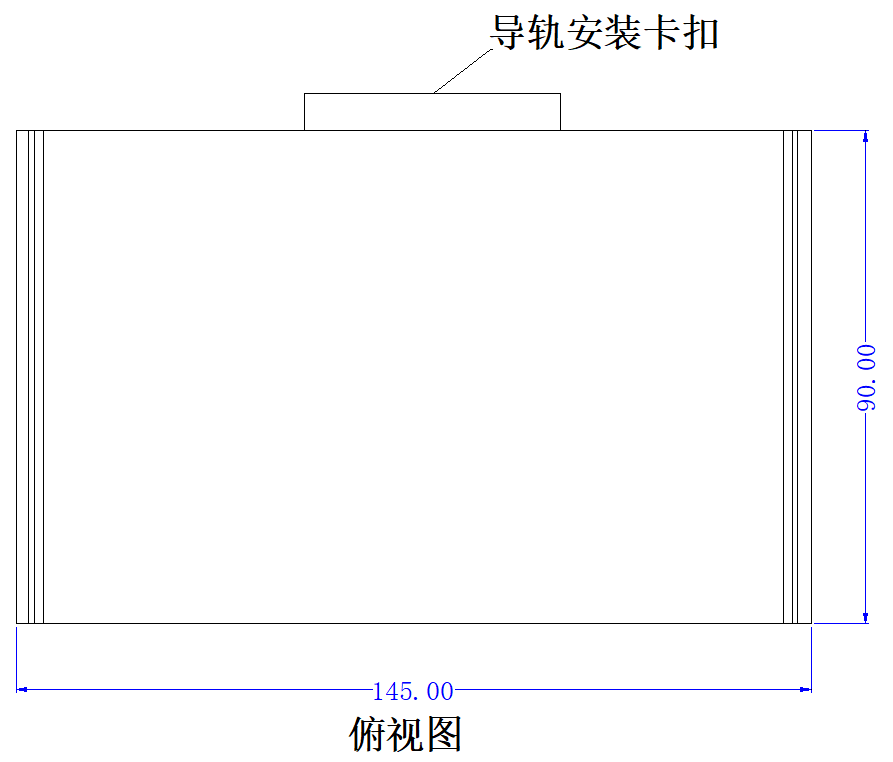

开入开出单元(自动控制箱)尺寸图俯视图

产品报价

开入开出单元(自动控制箱)为智能电力监控系统非必须配置,具体配置数量与产品总价由用户用电系统电气结构和管理控制需求决定,具体报价可咨询0312-5901196(钰鑫智能)、13191654051(李经理)。

特别说明:本公司电力监控系统为一体化解决方案,开入开出单元(自动控制箱)表多结合数据采集设备、智能保护与控制设备等形成智能电力综合监控体系,以便发挥更大的价值。
