电力数据采集单元(24快速型)

24快速型电力数据采集单元是为与多功能电力仪表配合进行电力数据监测的数据采集系列产品,主要适用于抽屉柜结构的线路监测,也可适用于其他场景应用。24快速型电力数据采集单元采用小
在线咨询
全国热线

13313230958

电力数据采集单元(24快速型)
作者:电力监控事业部    来源:泰科电气   发布日期:2020-07-16 08:30:00 浏览:

产品简介

24快速型电力数据采集单元是为与多功能电力仪表配合进行电力数据监测的数据采集系列产品,主要适用于抽屉柜结构的线路监测,也可适用于其他场景应用。24快速型电力数据采集单元采用小型型材壳设计,灵活的螺丝安装固定方式可适应各类应用环境。可同时采集24路通道的模拟,支持以太网通信,支持485通信,支持高精度IRIG_B码校时功能。

应用场景

本产品可根据现场环境选择合适位置安装固定,灵活性高。24快速型电力数据采集单元广泛应用在变电站、医院、社区、园区、学校、机场、商场、办公建筑、民用建筑、工矿企业、楼宇自动化系统供电网络系统。

优势亮点

  • 1、多通道模拟数据同时采集,便于总分支线路监测

  • 2、小型化设计,24通道其他采集单元系列统一尺寸

  • 3、系统集成设计,对上采用以太网传输高速数据

  • 4、分布式安装,高精度校时,适用于各类应用场景

端子说明

24快速型数据采集单元端子图
24快速型数据采集单元背端端子图

模拟量输入端子:共24个通道,右侧标签未显示端子为空端子。

485通信端:背端端子,左侧为485通信端子、右侧为B码校时端子。

网口:以太网端口(背端端子)

电源:L/+、N/-、PE

功能参数

功能 对应端子 说明
电源 PE/L/N 100-240V/AC
模拟量输入 1-8、1*-8* 输入范围-5V~5V
开入 1-3、7-11、COM 无源干接点,COM为公共端
对时 开关量4、5 接对时单元
以太网 网口 接服务器

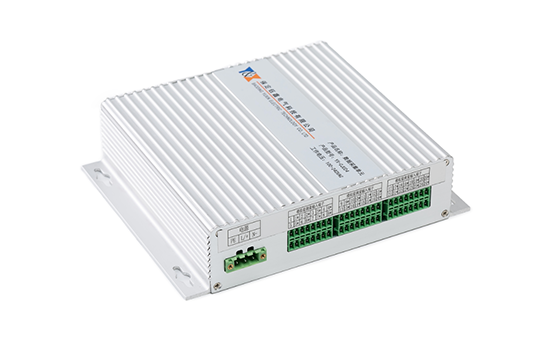

产品外观

24快速型数据采集单元端子图外观图-钰鑫智能

安装尺寸

24快速型数据采集单元俯视外观尺寸图-钰鑫智能

24快速型数据采集单元俯视外观尺寸图

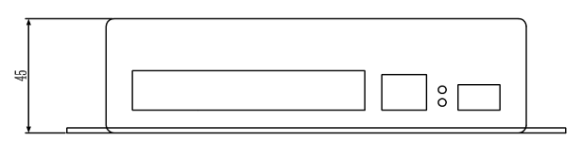

24快速型数据采集单元前外观尺寸图-钰鑫智能

24快速型数据采集单元前外观尺寸图

产品报价

电力多功能表配置数量与产品价格均由用户用电系统电气结构决定,具体报价可咨询0312-5901196(钰鑫智能)、13191654051(李经理)。

特别说明:本公司电力监控系统为一体化解决方案,电力多功能仪表多结合数据采集设备、智能保护与控制设备等形成智能电力综合监控体系,以便发挥更大的价值。
