电力多功能表M96-1
作者:电力监控事业部    来源:钰鑫智能   发布日期:2020-07-16 08:27:00 浏览:

产品简介

电力多功能表M96-1是钰鑫智能电力监控系统液晶数显表系列产品中的一款,采用常见的屏柜仪表开孔尺寸96mm*96mm设计,便于安装与替换。

仪表具有模拟量测量、开入开出等开关量监测与控制、数据显示采集及传输功能,支持485通讯、以太网通信,同时支持B码对时,是分层分布式安装结构的系统必备仪表。

应用场景

本产品一般安装在高压进线柜和低压受总柜内。多功能仪表广泛应用在变电站、社区、园区、学校、医院、机场、商场、办公建筑、工矿企业、民用建筑、楼宇自动化系统供电网络系统。

优势亮点

  • 1、兼容型尺寸设计,兼顾新建站与改造站应用

  • 2、多类型参数仪表,模拟量与数字量均可监测

  • 3、智能模块接入设计,对下可接入485智能模块

  • 4、系统集成设计,对上采用以太网传输高速数据

  • 5、具备电能监测,有功电能与无功电能区分统计

端子说明

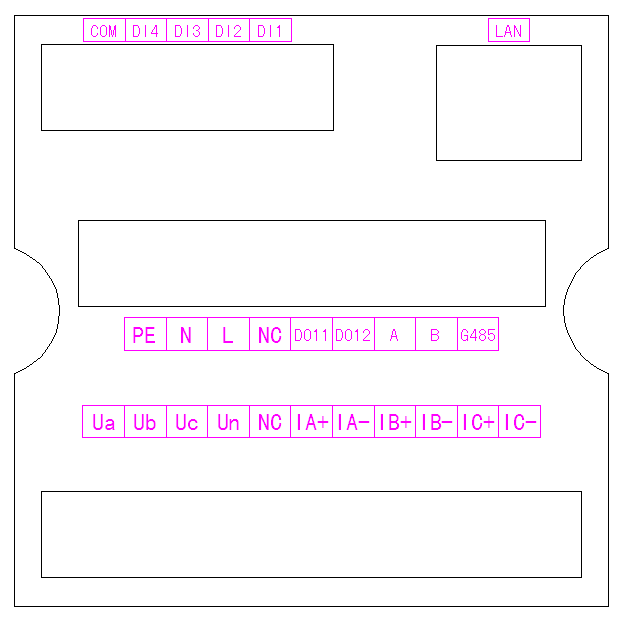

电力多功能仪表端子图

Ua Ub Uc Un:三相电压输入端。可以接入380V或100V三相电压,三相电压可以是星形接法、VV接法等,订货前应说明实际使用时的电压等级和接线形式。

IA+ IA- IB+ IB- IC+ IC- :三相电流输入端。IA+(IB+ IC+)为电流流入仪表端,IA-(IB- IC-)为电流流出仪表端。输入的电流信号取自一次电流互感器的二次输出线,其额定电流为5A。

L N:仪表电源输入端。电压输入范围为 85~264VAC 或 100~370VDC

PE:接保护地

DO11 DO12:1路开出节点。这两位端子为一路继电器的开出节点,默认状态为常开。容量为5A/250VAC或5A/30VDC

COM DI1 DI2 DI3 DI4 :4路开入。内部提供24VDC电压,用来接入空节点。例如,当DI1(或DI2、DI3、DI4)和COM 两个端子用导线接通时,判定DI1为闭合状态,两个端子间的导线断开时,判定DI1为断开状态。也可根据客户需求更改开人信号类型。

A B G485:IRIGB对时。用于接入IRIGB对时信号,使各仪表时间统一。

LAN:RJ45以太网接口。用于连接以太网将数据通过交换机传输到服务器。

功能参数

功能 对应端子 说明
电源 PE /L /N 100-240V/AC
三相电流输入 IA- /IA+ /IB- /IB+ /IC- /IC+ IA+为电流流入
IA-为电流流出
其他依次类推
输入电流额定值:5A
输入电流最大值:6A
三相电压输入 Ua /Ub /Uc /Un 电压输入,Un为公共端
输入电压:AC100V/400V
开出 DO11/DO12 只提供干节点,不提供电源
AC250V,5A;DC30V,5A
485通讯 485A/485B 接对时单元
开入 DCCOM /DI1 /DI2 /DI3 /DI4 无源干接点
以太网 LAN 接服务器


产品外观

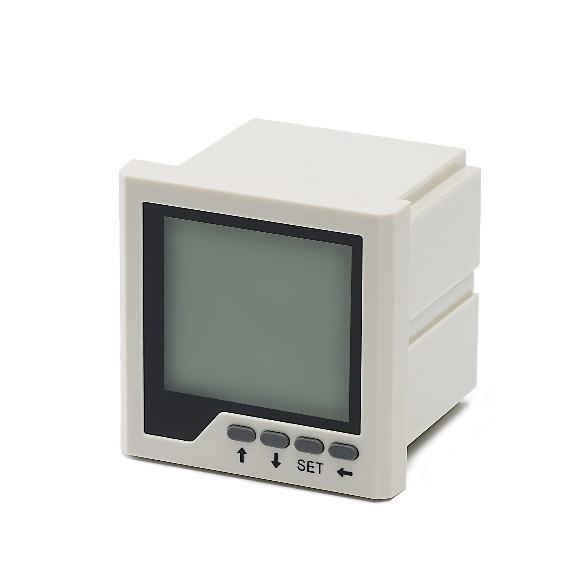

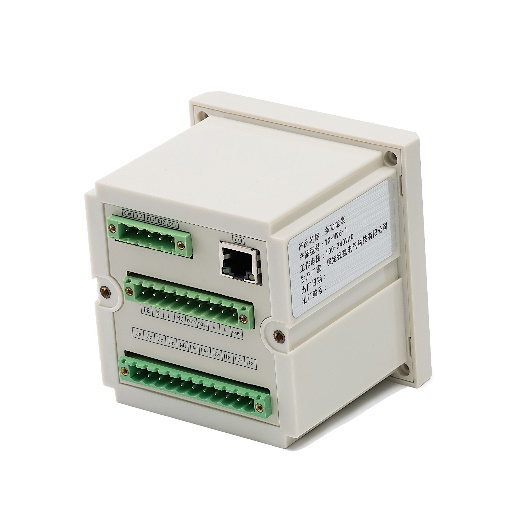

电力多功能仪表外观图-钰鑫智能电力多功能仪表背面端子图-钰鑫智能


安装尺寸

电力多功能仪表-钰鑫96-1开孔尺寸

开孔尺寸图


电力多功能仪表-钰鑫96-1侧面尺寸图

侧面尺寸图

电力多功能仪表-钰鑫96-1前面板尺寸图

前面板尺寸图

产品报价

电力多功能表配置数量与产品价格均由用户用电系统电气结构决定,具体报价可咨询0312-5901196(钰鑫智能)、13191654051(李经理)。

特别说明:本公司电力监控系统为一体化解决方案,电力多功能仪表多结合数据采集设备、智能保护与控制设备等形成智能电力综合监控体系,以便发挥更大的价值。
