产品概述
在一些工业现场中,设备长时间运行容易出现故障,为了监控这些设备,通常利用故障录波装置采集相应电量。便携式故障录波器,用于对不同类型信号进行实时采集、分析、处理,可通过不同的变换器对二次侧交直流电压电流信息(以及开入量)进行在线采集、处理、分析,针对变电站运行情况,可实现对二次侧交直流电压电流(以及开入量)的监测,及时发现问题,并进行处理。
本款录波器可同时采集32个模拟通道的电量,配备电压和电流两种类型的互感器,智能化软件后台可直接读取转换后的电压/电流值,采样频率达到10000次/s,采样精度高达3‰,并可方便查看16个通道开入状态。与传统故障录波装置相比,本款便携式故障录波系统采用手提式、便携设计,体积小,重量轻,结构合理,面板清晰,易于操作使用,可满足各个变电站的监测需求。
结构与原理
便携式录波器包括变换器、模拟量采集、开入量监测、GPS校时单元、录波器系统客户端系统五部分组成。
被监测对象(直流电压、直流电流、交流电压、交流电流)通过变换器(霍尔传感器、交流互感器等)将高幅值电压、电流转换为0V-5V(峰值)的模拟量,分别接入录波器不同的模拟量通道,每个装置配有32路模拟量通道,可同时采集32路模拟信号。
被监测对象(开入量1-16)的非公共端分别接入数据采集单元不同的开入量通道,每个装置配有16路开关量通道,最多可同时在线监测16路开关装置。
可将GPS设备输出的IRIG_B码接入本单元,装置时间与GPS同步,如无相关设备,则时间取客户端计算机系统时间,不对数据采集单元进行GPS校时。
基本性能参数
-
1、采样频率高达10KHZ(可调);
-
2、32路模拟量数据同时采集,采集量相对误差3‰;
-
3、采集端(面板输入)电压范围0V-3.53V(有效值);
-
4、16路开关量采集,24V有源节点,开关量状态可读;
-
5、支持IRIG_B对时,DC模式,时间精度us级;
-
6、长录波功能,能实时记录15KHZ(可调)采样数据;
故障录波功能
电压突变启动故障录波
电压越限启动故障录波
负序电压越限启动故障录波
零序电压越限启动故障录波
电流突变启动故障录波
电流越限启动故障录波
负序电流越限启动故障录波
零序电流越限启动故障录波
开关量变位启动故障录波
频率偏差启动故障录波
手动启动故障录波

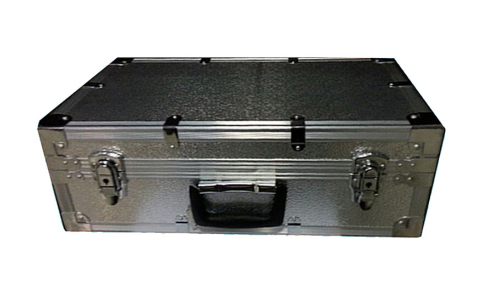

外观参数
尺寸:49.8*28.2*17.7cm(长*宽*高)
材质:铝合金
重量:8.4Kg
电源输入:AC220V ±10%
产品报价
故障录波器系统配置由用户用电系统电气结构决定,具体报价可咨询0312-5901196(钰鑫智能)、13313230958(李经理)。
特别说明:本公司电力监控系统为一体化解决方案,电力多功能仪表多结合数据采集设备、智能保护与控制设备等形成智能电力综合监控体系,以便发挥更大的价值。
