在电力监控系统中有几层设备?分别有什么作用?

作者:钰鑫智能    来源:钰鑫智能   发布日期:2020-12-14 10:37:24  浏览:




在常规的电力监控系统中,一般包括三个层面,设备层、通讯中间层、主控层。

设备层是针对不同的电气回路配置微机装置来实现高低压保护测控功能,微机装置均带有以太网或RS-485通讯口,采用以太网或组成RS-485总线方式,采用Modbus规约,通过五类线或屏蔽双绞线和通讯转换器接入各自变电站的智能通讯管理机。

通讯管理机在电力监控系统中属于通讯中间层,在电力监控系统中,每个监控子站(变电站)通讯管理装置采集电力监控终端装置的数据信息,进行协议转换、数据处理、数据转发,并通过通讯管理机上传有效数据至电力监控工作站。

电力监控主控层的主要职能是监视全线电力系统运行状况,指导、协调各电力监控分站、子站的工作。电力监控主站从各供电系统的负荷状况、负荷分布曲线、重要报警、事故统计、工作状态等电力监控数据进行获取与统计,从整体上对供配电系统进行监视和控制,分析供配电系统的运行状态,对整个被监控的供电系统进行有效的控制、管理,使供配电系统处于最优的运行状态,对整个被监控的供配电系统进行有效的控制、管理,使供配电系统处于最优的运行状态。

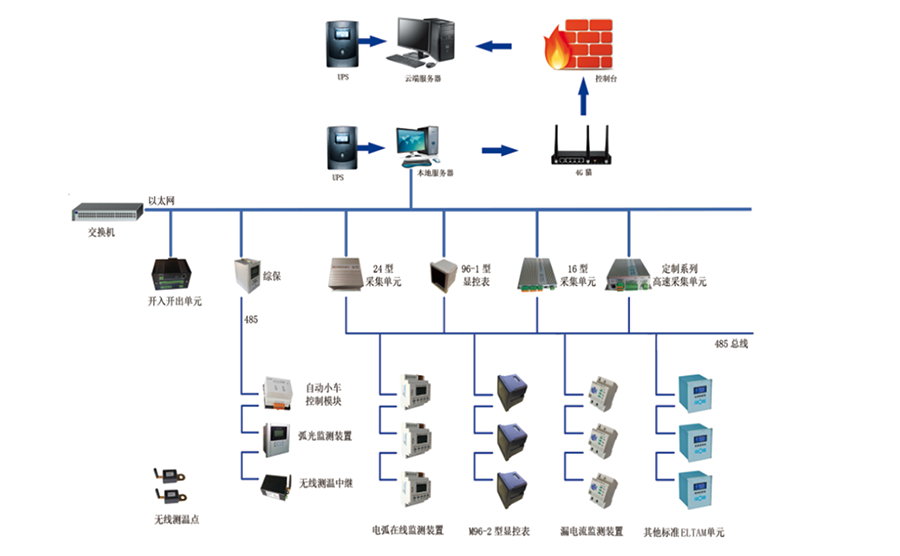

电力监控系统结构图
