电力数据采集单元(16高速型)

16高速型电力数据采集单元是众多数据采集系列产品中的经典款,也是钰鑫智能电力监控系统中不可或缺的组成部分,16高速型电力数据采集单元采用小型型材壳设计(08高速型、24快速型外观设
在线咨询
全国热线

13313230958

电力数据采集单元(16高速型)
作者:电力监控事业部    来源:钰鑫原创   发布日期:2020-07-16 08:31:00 浏览:

产品简介

16高速型电力数据采集单元是众多数据采集系列产品中的经典款,也是钰鑫智能电力监控系统中不可或缺的组成部分,16高速型电力数据采集单元采用小型型材壳设计(08高速型、24快速型外观设计相似),灵活的螺丝安装固定方式可适应各类应用环境。16高速型电力数据采集单元可同时采集16路通道的模拟,采样频率可达10000次/s,16路开关量状态监测,具有以太网通信,支持高精度IRIG_B码校时功能。同时支持其他常规(非高速)数据/智能模块通过485通信接入。

应用场景

本产品可根据现场环境选择合适位置安装固定,灵活性高。16高速型电力数据采集单元广泛应用在变电站、医院、社区、园区、学校、机场、商场、办公建筑、民用建筑、工矿企业、楼宇自动化系统供电网络系统。

优势亮点

  • 1、多通道模拟数据同时采集,便于总分支线路监测

  • 2、多类型数据采集,模拟量与数字量均可监测

  • 3、系统集成设计,对上采用以太网传输高速数据

  • 4、分布式安装,高精度校时,适用于各类应用场景

端子说明

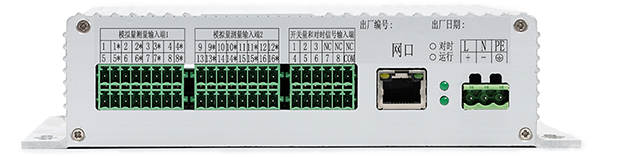

16高速型电力数据采集单元端子图

模拟量输入端子:共16个通道。

开关量输入端:1-8为数字状态输入端子,COM为公共端。

网口:以太网端口

电源:L、N、PE

背端端子:右侧为对时信号输入,左侧为485通信端子

功能参数

功能 对应端子 说明
电源 PE/L/N 100-240V/AC
模拟量输入 1-16、1*-16* 输入范围-5V~5V
开入 1-8、COM 无源干接点,COM为公共端
对时 背端端子 接对时单元
以太网 网口 接服务器
485通信 背端端子 接下层级智能模块

产品外观

16高速型电力数据采集单元外观图-钰鑫智能

安装尺寸

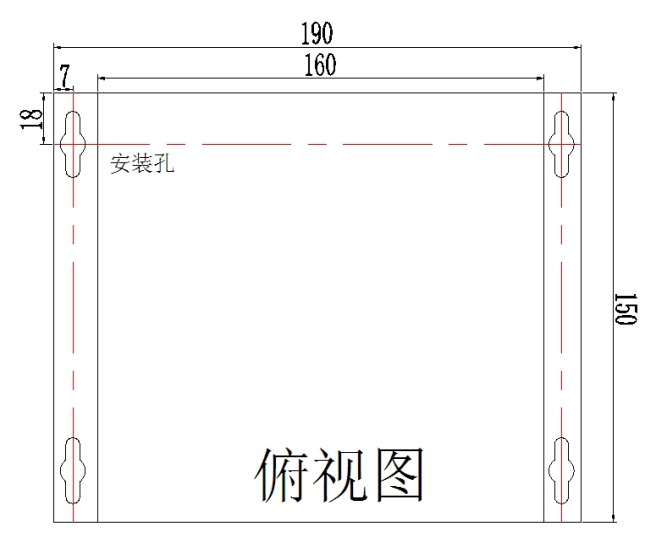

16高速型电力数据采集单元俯视外观尺寸图-钰鑫智能

16高速型电力数据采集单元俯视外观尺寸图

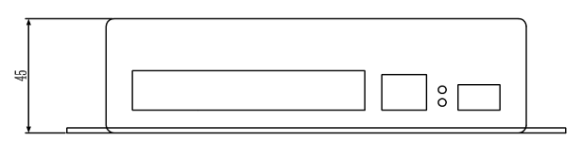

16高速型电力数据采集单元前外观尺寸图-钰鑫智能

16高速型电力数据采集单元前外观尺寸图

产品报价

16高速型电力数据采集单元配置数量与产品总价由用户用电系统电气结构决定,具体报价可咨询0312-5901196(钰鑫智能)、13191654051(李经理)。

特别说明:本公司电力监控系统为一体化解决方案,电力多功能仪表多结合数据采集设备、智能保护与控制设备等形成智能电力综合监控体系,以便发挥更大的价值。
