家庭版用电安全管理与智能家居体验一体化方案

智能家居自动化不再是未来的技术，它已经成为我们当今日常生活的一部分。

随着电器设备种类激增，各类用电隐患也悄然滋生，家庭用电安全管理越来越成为家庭必备系统。

本方案结合现有的智慧家居产品，实现家庭用电安全与能耗的精细化管理，包括电能质量、电弧分析、漏电保护、远程控制。

通过对家庭用电回路进行独立布线，分别加装监测回路，综合监测管理，实现家庭用电电能质量精细分析、用电安全智慧分析、家庭电路电气故障预测评估、电器漏电监测与自动保护、远程电路控制。

通过远程控制智能开关，并结合智能语音家居控制设备，实现各类家用电器供电开关、智能灯、国标86机械开关等远程控制。

线路布线：线路布线设计时，需要对家庭内重要用电设备供电回路进行独立设计，也可对现有供电回路进行改造设计。配电箱至服务器增加设计网线回路，同时可自由增加家庭内温度、湿度等信息监测点，通过传感器布线（485通信线）至配电箱，也可采用无线方式通信模块转接入配电箱。

智能家居接入：家庭配备的其他智能家居可分类接入系统，也可通过天猫精灵智能音箱进行管理，再由系统控制天猫精灵电源回路，形成多级控制结构。

硬件设备施工：

1、互感器选型安装

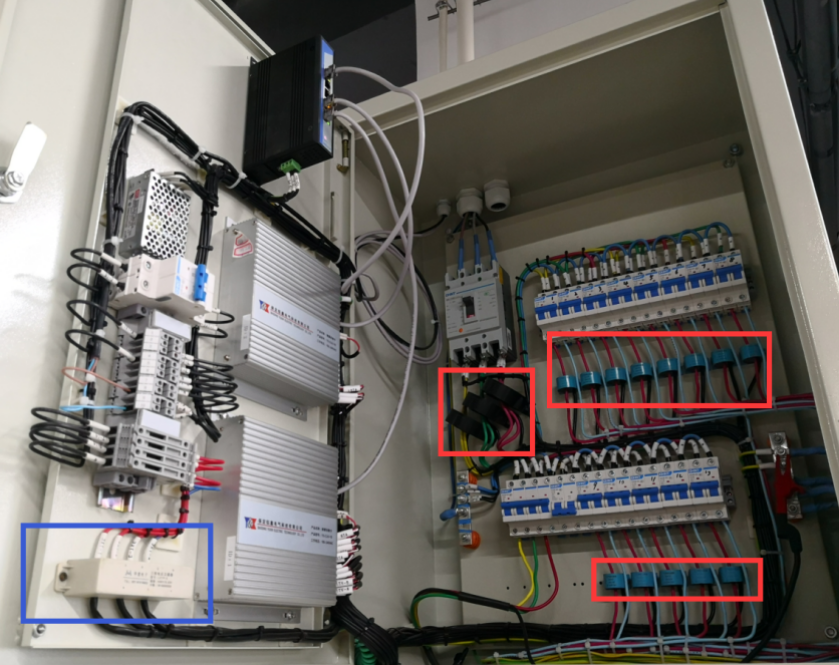

对家庭入户总电压、总电流、各分支电流加装信号互感器，安装示意图如图1所示，红色框内为电流互感器，一般采用穿心式，蓝色框内为电压互感器，根据实际需要继续选型，分为三相和单相。

2、断路器选型

断路器选型与开关量确定，对于每个用电回路，需要加装与电路最大电流参数相匹配的断路器。对于需要状态监测的回路，应选择带有辅助触点的断路器。对于需要远程控制的回路，应选择微型电动操作机构。对于需要漏电自动保护的设备可选用漏电保护装置，也可选配漏电监测互感器，接入系统监测管理漏电情况。

3、设备配置

系统内一般用的产品包括：数据采集单元、开入开出装置、数据交换单元、服务器、数据对时装置

家庭智能电气远程控制

家庭线路故障在线监测

暗线（墙内）电缆隐患实时告警

家庭电器故障录波、用电线路故障录波

家庭供电电能质量在线监测

家庭内电器负载智能识别，记录用电行为记录

家庭用电能耗统计分析，历史记录
