电气化铁路线路温度综合监控方案

变电所供电线作为电气化铁路的主要供电线路，是露天设备，经常受风、雨、冰、霜等恶劣气候条件的影响，加之线路上的负荷又是随着电力机车的运行而沿接触线移动和变化的，与铁路各部门都有自然、必然的联系，供电线路受外力影响可能发生绞线中部弯曲、反向绞合等，致使承载电流能力发生变化，这样的变化往往伴随着温度急速变化，同时会对局部线路造成不可修复的损伤，这种现象产生的时间、点位是随机的、不稳定，如果不能及时发现这些隐患，将给整个电气化铁路供电系统造成较大的安全隐患。

一般的线路解决办法是采用设备、线路的检修与巡检，一些站点引入了巡检管理系统，包括人员管理、设备巡检、规范化缺陷描述、记录数据管理、检索、生成报表等。但工作效率仍然处于较低水平，而且运营成本高，故障处理效率低。

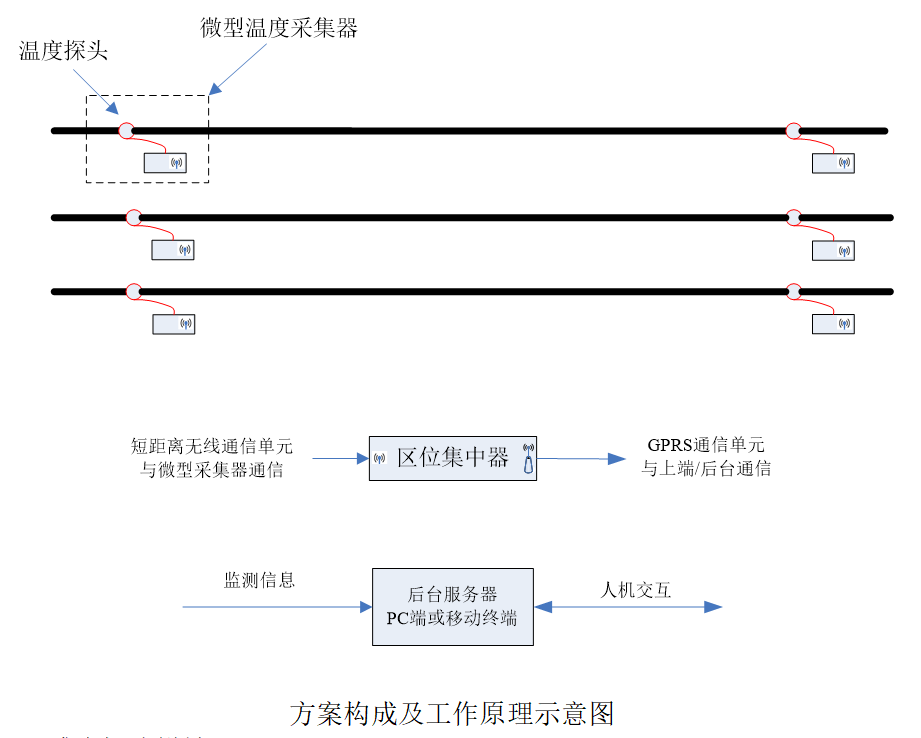

为了解决电气化铁路线路维护相关问题，我们提出在对电气化铁路线路加装电气电力在线监测系统的基础上增加温度综合监控。其中电力在线监测系统采用钰鑫智能独立设计研发的电力综合监控系统，而电气化铁路温度综合监控系统则通过引入创新型卡线式探头型温度传感器进行数据获取，通过区域内无线通信和远程GPRS通信实现数据的远程监测，并进行数据综合处理和分析，实现告警、预警等功能。

1、感应探头设计

本方案中，为了实现快速、准确获得线路的实际温度，设计研制出专门的温度感应器，通过对感应探头进行创新设计与改良，实现安装方便、迅速，成本低，温度感应迅速，精度高。

使用材质：温度感应探头采用金属材质，为热的良导体。

结构设计：探头部分结合供电线结构做成开口卡线式，专门用于线路温度探测，易安装，工作量小，作业成本低。

尺寸设计：根据供电所供电线的常用尺寸进行设计，薄型金属片制作，有一定的弹性，兼容线径范围宽，同时不会对线路本身造成影响。

2、微型温度采集器设计

微型温度采集器是包含温度感应器在内的温度数据感应、采集、处理、传输综合装置，采用微型化设计，满足安装需求。

3、区位集中器

作为微型温度采集器的上端，对有效范围内的各采集器信息进行汇总和综合处理，内置GPRS通信单元，实现与后端通信。

4、人机交互终端

根据系统需求可将数据上送至后台软件，后端（软件）载体可采用PC终端机也可采用手机移动终端，通过连接公网即可获取各区域、各区位、各线路的温度数据，同时具备多维度、综合分析与汇统整理功能。

1、安装与应用

本技术成果产品设计外观体积小，便于携带，安装结构针对变电所供电线设计，易于安装，工作量小，安装牢靠。

2、功能与效果

*可实时获取各个区域、区位、线路探测点的当前温度数据和告警事件，不受时间和位置的限制。

*具备告警功能，告警定值可设定，告警方式可实现现场声光、手机短信、拨打电话等多种形式。

*具备历史数据查询、查看与整理功能。

*可根据历史数据绘制曲线，分析线路温度变化情况，发现故障隐患及时排查故障。

3、效益综合预期

本技术成果产品应用能够使用户通过实时温度信息迅速判断线路的当前运行状态，及时获取故障告警信息，同时能够提前分析出隐患故障信息，是线路运维的可靠工具，帮助降低故障损失，降低事故发生概率。
