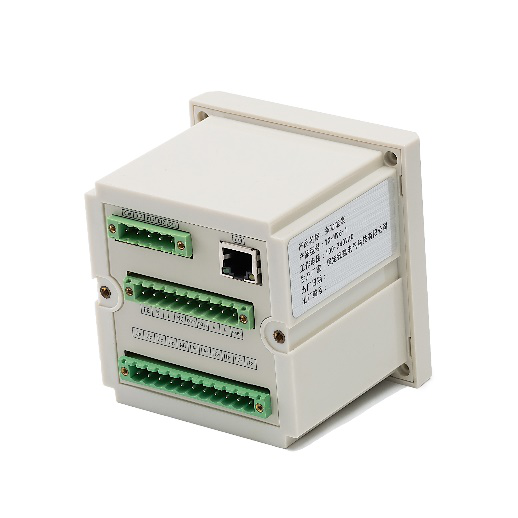

能源能耗监测多功能表M96-1

能源能耗监测多功能表M96-1是钰鑫智能能耗在线监控系统（分布式）液晶数显表系列产品中的一款，采用常见的屏柜仪表开孔尺寸96mm*96mm设计，便于安装与替换。

仪表具有电压数据采集、电流数据采集、电能数据显示采集及传输功能，支持485通讯、以太网通信，同时支持B码对时，具备开关状态监测与采集功能，是分层分布式安装结构的系统必备仪表。

本产品一般安装在高压进线柜和低压受总柜内。能源能耗监测多功能表广泛应用在变电站、社区、园区、学校、医院、机场、商场、办公建筑、工矿企业、民用建筑、楼宇自动化系统供电网络系统。

• 1、兼容型尺寸设计，兼顾新建站与改造站应用

• 2、多类型参数仪表，模拟量与数字量均可监测

• 3、智能模块接入设计，对下可接入485智能模块

• 4、系统集成设计，对上采用以太网传输高速数据

• 5、具备电能监测，有功电能与无功电能区分统计

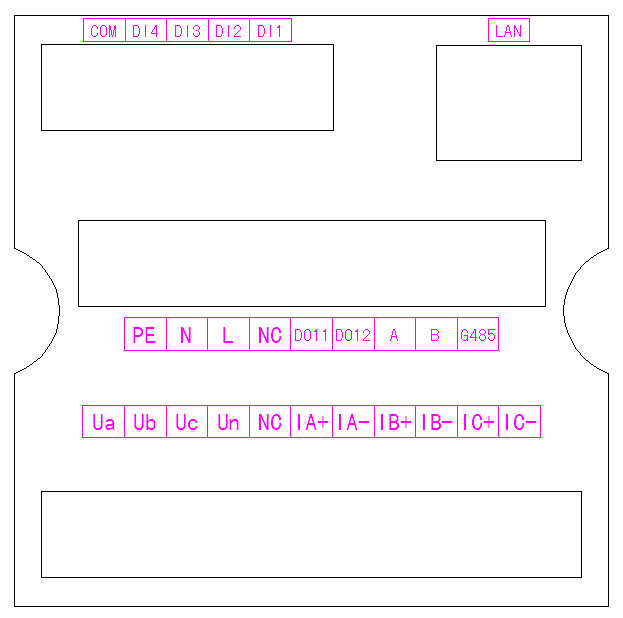

Ua Ub Uc Un：三相电压输入端。可以接入380V或100V三相电压，三相电压可以是星形接法、VV接法等，订货前应说明实际使用时的电压等级和接线形式。

IA+ IA- IB+ IB- IC+ IC- ：三相电流输入端。IA+(IB+ IC+)为电流流入仪表端，IA-(IB- IC-)为电流流出仪表端。输入的电流信号取自一次电流互感器的二次输出线，其额定电流为5A。

L N：仪表电源输入端。电压输入范围为 85~264VAC 或 100~370VDC

PE：接保护地

DO11 DO12：1路开出节点。这两位端子为一路继电器的开出节点，默认状态为常开。容量为5A/250VAC或5A/30VDC

COM DI1 DI2 DI3 DI4 ：4路开入。内部提供24VDC电压，用来接入空节点。例如，当DI1(或DI2、DI3、DI4)和COM 两个端子用导线接通时，判定DI1为闭合状态，两个端子间的导线断开时，判定DI1为断开状态。也可根据客户需求更改开人信号类型。

A B G485：IRIGB对时。用于接入IRIGB对时信号，使各仪表时间统一。

LAN：RJ45以太网接口。用于连接以太网将数据通过交换机传输到服务器。

开孔尺寸图

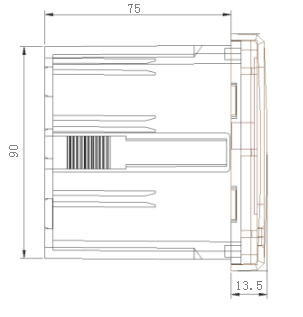

侧面尺寸图

前面板尺寸图

电力多功能表配置数量与产品价格均由用户用电系统电气结构决定，具体报价可咨询0312-5901196(钰鑫智能)、13191654051(李经理)。

特别说明：本公司电力监控系统为一体化解决方案，电力多功能仪表多结合数据采集设备、智能保护与控制设备等形成智能电力综合监控体系，以便发挥更大的价值。
