电能能耗监测多功能表M96-2

能源能耗监测多功能表M96-2系列（无以太网通信款）是钰鑫智能能耗在线监控系统（分布式）液晶数显表系列产品中的一款，主要布局于能耗监测系统中的能耗数据采集系列产品下一层级，用于电流数据采集与中转、状态采集与中转、状态输出控制执行。

本产品一般安装在抽屉柜内，支持标准尺寸的抽屉开孔安装。能源能耗监测多功能仪表广泛应用在变电站、社区、园区、学校、医院、机场、商场、办公建筑、工矿企业、民用建筑、楼宇自动化系统供电网络系统。

• 1、兼容型尺寸设计，兼顾新建站与改造站应用

• 2、内部CT模拟量转换，结构更清晰

• 3、系统集成设计，对上接入数据采集系列产品

• 4、融合温度监测功能（A型），内部集成12点测温

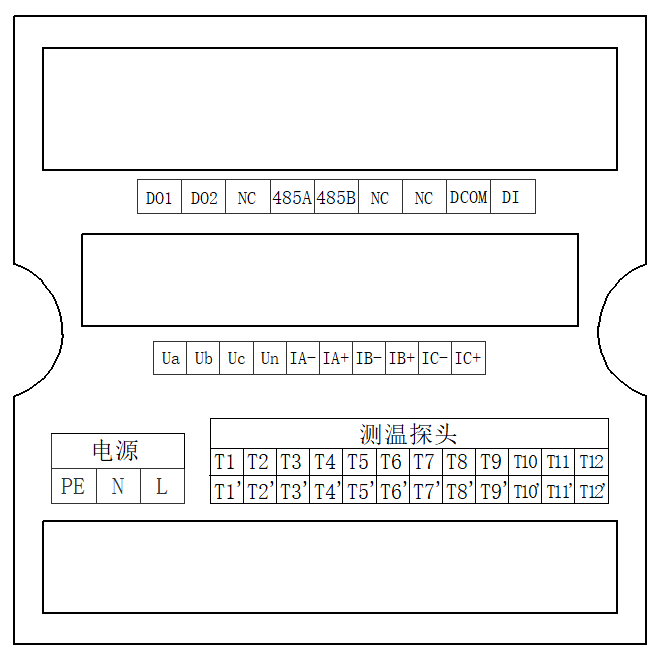

电流端子：IA+IB+IC+为电流输入端子，IA+IB+IC+为电流输出端子。

测温端子：Tn和Tn’为热敏电阻的两个输入端，不区分正反。

L N：仪表电源输入端。电压输入范围为 85~264VAC 或 100~370VDC

PE：接保护地　　

DCOM、DI、DO1、 DO2：1路开入（切断容量AC220V，5A），接断路器A相上下口；1路开出（AC220V），只提供干节点，不提供电源

Ua、Ub、Uc、Un为电流转化后的模拟信号输出端子，应接入数据采集系列模拟量输入通道。

485A 485B：485通信，与数据采集单元系列通信。

开孔尺寸图

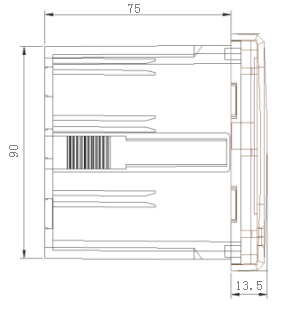

侧面尺寸图

前面板尺寸图

电力多功能表配置数量与产品价格均由用户用电系统电气结构决定，具体报价可咨询0312-5901196(钰鑫智能)、13191654051(李经理)。

特别说明：本公司电力监控系统为一体化解决方案，电力多功能仪表多结合数据采集设备、智能保护与控制设备等形成智能电力综合监控体系，以便发挥更大的价值。
