能耗数据采集单元（08高速型）

能耗数据采集系列产品是钰鑫智能电力监控系统中不可或缺的组成部分，08高速型能耗数据采集单元采用小型型材壳设计，灵活的螺丝安装固定方式可适应各类应用环境。08高速型能耗数据采集单元可同时采集8路通道的模拟，采样频率可达10000次/s，8路开关量状态监测，具有以太网他通信，支持高精度IRIG_B码校时功能。

本产品可根据现场环境选择合适位置安装固定，灵活性高。08高速型能耗数据采集单元广泛应用在变电站、医院、社区、园区、学校、机场、商场、办公建筑、民用建筑、工矿企业、楼宇自动化系统供电网络系统。

• 1、多通道模拟数据同时采集，便于总分支线路监测

• 2、多类型数据采集，模拟量与数字量均可监测

• 3、系统集成设计，对上采用以太网传输高速数据

• 4、分布式安装，高精度校时，适用于各类应用场景

模拟量输入端子：共8个通道，右侧标签未显示端子为空端子。

开关量输入端：1-3、7-11为数字状态输入端子，COM为公共端。5、6为对时信号输入。

网口：以太网端口

电源：L、N、PE

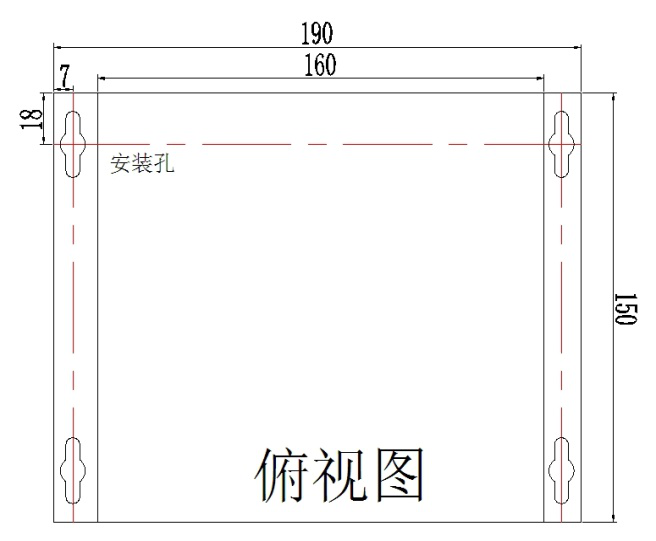

08高速型数据采集单元俯视外观尺寸图

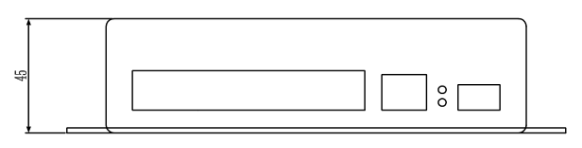

08高速型数据采集单元前外观尺寸图

08高速型能耗数据采集单元配置与产品价格均由用户用电系统电气结构决定，具体报价可咨询0312-5901196(钰鑫智能)、13191654051(李经理)。

特别说明：本公司能源在线监测与管理系统为一体化解决方案，并且建立在电力综合监控基础上，多于电力多功能仪表、多类型数据采集设备、智能保护与控制设备等集于一体形成智能电力与能耗综合监控体系，以便发挥更大的价值。
