电力数据采集系列(04导轨型)

电力数据采集系列产品是钰鑫智能电力监控系统中不可或缺的组成部分,04导轨型电力数据采集单元采用导轨式安装设计,适用于丰富的现场安装应用场景。04导轨型数据采集单元具可同时采集
在线咨询
全国热线

13313230958

电力数据采集系列(04导轨型)
作者:电力监控事业部    来源:钰鑫原创   发布日期:2020-07-16 08:29:00 浏览:

产品简介

电力数据采集系列产品是钰鑫智能电力监控系统中不可或缺的组成部分,04导轨型电力数据采集单元采用导轨式安装设计,适用于丰富的现场安装应用场景。04导轨型数据采集单元具可同时采集4路通道的模拟量,采样频率可达10000次/s,有2个无源开出节点,4路开关状态监测通道,支持以太网通信,并支持高精度IRIG_B码校时。

应用场景

本产品可适用于各类导轨安装现场环境。04导轨型电力数据采集单元广泛应用在变电站、医院、社区、园区、学校、机场、商场、办公建筑、民用建筑、工矿企业、楼宇自动化系统供电网络系统。

优势亮点

  • 1、导轨式安装设计,覆盖丰富的安装现场

  • 2、多类型数据采集,模拟量与数字量均可监测

  • 3、系统集成设计,对上采用以太网传输高速数据

  • 4、控制节点设计,精准迅速执行系统控制指令

端子说明

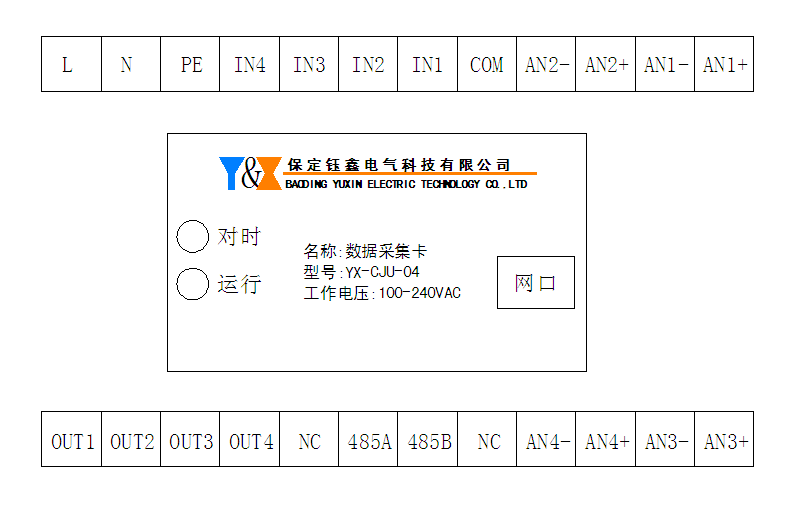

04导轨型数据采集单元端子图

AN:模拟量输入端子。

IN:数字状态输入端子,COM为公共端。

OUT:数字状态输出端子

NC:预留空端子

功能参数

功能 对应端子 说明
电源 PE/L/N 100-240V/AC
模拟量输入 AN1+ /AN1- /AN2+ /AN2- /AN3+ /AN3- /AN4+ /AN4- 输入范围-5V~5V
开入 IN1 /IN2 /IN3 /IN4 /COM 无源干接点,COM为公共端
开出 OUT1 /OUT2 /OUT3 /OUT4 无源开出节点
485通讯 485A /485B 接对时单元
以太网 LAN 接服务器

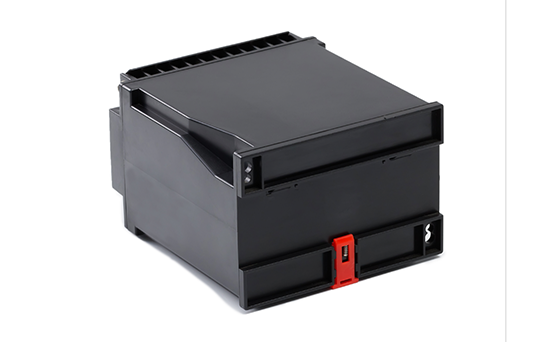

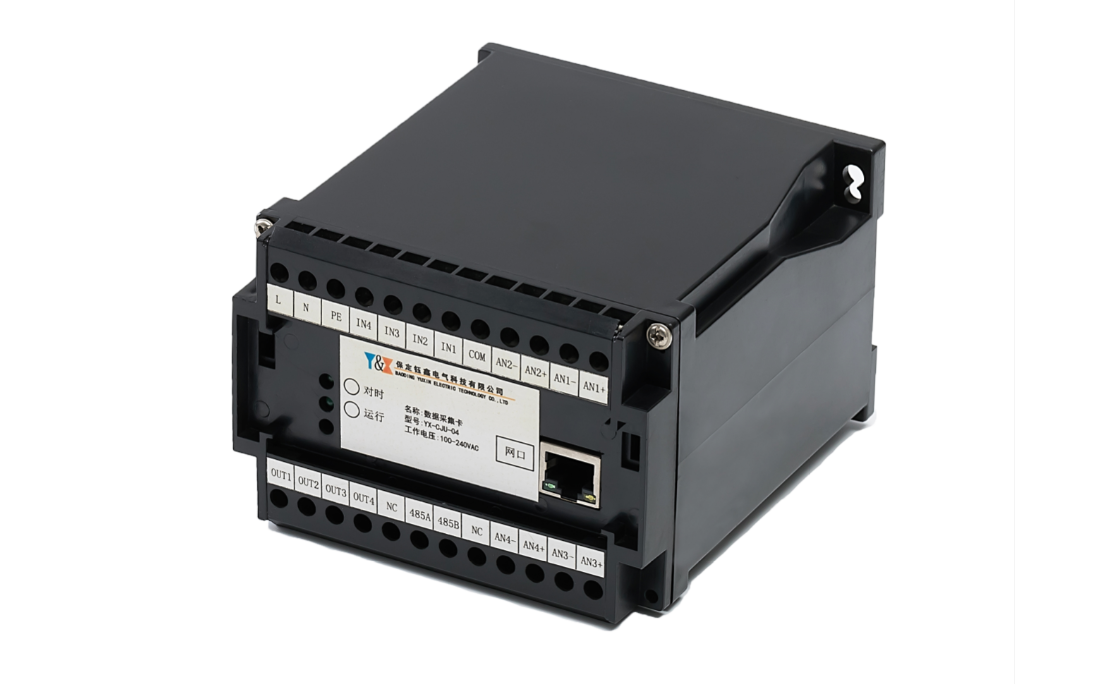

产品外观

能耗监测多功能仪表外观图-钰鑫智能能耗监测多功能仪表背面端子图-钰鑫智能


安装尺寸

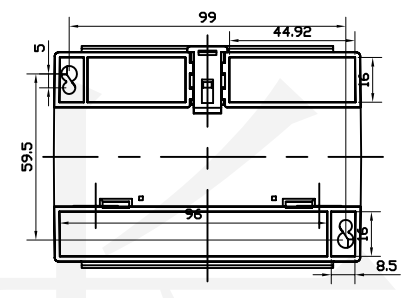

04导轨型电力数据采集单元俯视图尺寸

04导轨型电力数据采集单元俯视图尺寸

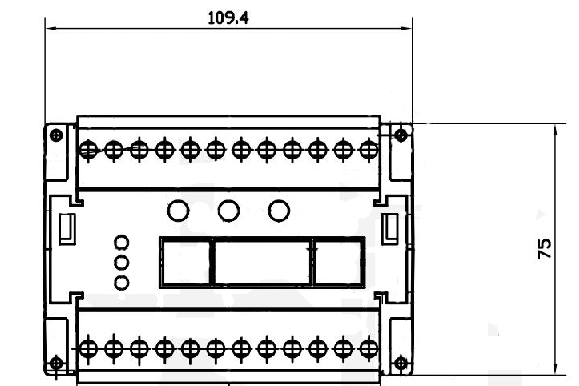

04导轨型电力数据采集单元前视图尺寸

04导轨型电力数据采集单元前视图尺寸

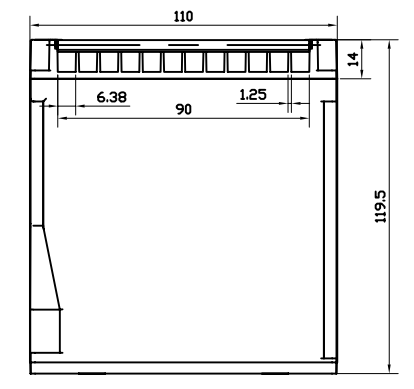

04导轨型电力数据采集单元背面图尺寸

04导轨型电力数据采集单元背面图尺寸

产品报价

电力多功能表配置数量与产品价格均由用户用电系统电气结构决定,具体报价可咨询0312-5901196(钰鑫智能)、13191654051(李经理)。

特别说明:本公司电力监控系统为一体化解决方案,电力多功能仪表多结合数据采集设备、智能保护与控制设备等形成智能电力综合监控体系,以便发挥更大的价值。
