电力多功能表M96-2系列

电力多功能表M96-2系列(无以太网通信款)是钰鑫智能电力监控系统液晶数显表系列产品中的一款,主要布局于电力多功能表(带网口款)或数据采集系列产品下一层级,用于数据采集与中转、
在线咨询
全国热线

13313230958

电力多功能表M96-2系列
作者:电力监控事业部    来源:钰鑫原创   发布日期:2020-07-16 08:26:00 浏览:

产品简介

电力多功能表M96-2系列(无以太网通信款)是钰鑫智能电力监控系统液晶数显表系列产品中的一款,主要布局于电力多功能表(带网口款)或数据采集系列产品下一层级,用于数据采集与中转、状态采集与中转、状态输出控制执行。

应用场景

本产品一般安装在抽屉柜内,支持标准尺寸的抽屉开孔安装。多功能仪表广泛应用在变电站、社区、园区、学校、医院、机场、商场、办公建筑、工矿企业、民用建筑、楼宇自动化系统供电网络系统。

优势亮点

  • 1、兼容型尺寸设计,兼顾新建站与改造站应用

  • 2、内部CT模拟量转换,结构更清晰

  • 3、系统集成设计,对上接入数据采集系列产品

  • 4、融合温度监测功能(A型),内部集成12点测温

端子说明

电力多功能仪表96-2端子图

电流端子:IA+IB+IC+为电流输入端子,IA+IB+IC+为电流输出端子

测温端子:Tn和Tn’为热敏电阻的两个输入端,不区分正反。

L N:仪表电源输入端。电压输入范围为 85~264VAC 或 100~370VDC

PE:接保护地

DCOM、DI、DO1、 DO2:1路开入(切断容量AC220V,5A),接断路器A相上下口;1路开出(AC220V),只提供干节点,不提供电源

Ua、Ub、Uc、Un为电流转化后的模拟信号输出端子,应接入数据采集系列模拟量输入通道。

485A 485B:485通信,与数据采集单元系列通信。

功能参数

功能 对应端子 说明
电源 PE/L/N 100-240V/AC
模拟量输入(电流值) IA- /IA+ /IB- /IB+ /IC- /IC+ IA+为电流流入
IA-为电流流出
其他依次类推
输入电流额定值:5A
输入电流最大值:50A
模拟量输出(电流值) Ua /Ub /Uc /Un 电压输出,Un为公共端
输出电压:0-3.53V
开出 DO1 /DO2 只提供干节点,不提供电源
AC250V,5A;DC30V,1A
485通讯 485A /485B 与其他抽屉485线路呈手拉手连接,末端接入数据采集单元的485输入端子
开入 DCCOM/DI 无源干接点
测温探头 T1-T12
T1’-T12’
T1和T1’为热敏电阻的两个输入端,不区分正反

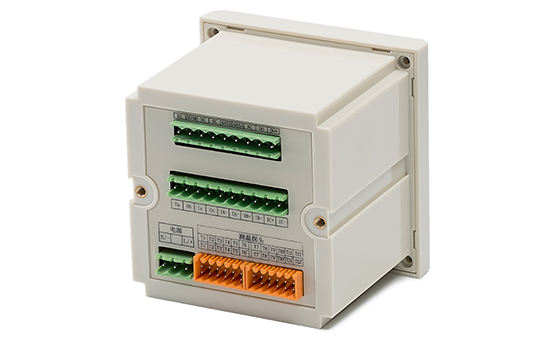

产品外观



安装尺寸

电力多功能仪表-钰鑫96-1开孔尺寸

开孔尺寸图


电力多功能仪表-钰鑫96-1侧面尺寸图

侧面尺寸图

电力多功能仪表-钰鑫96-1前面板尺寸图

前面板尺寸图

产品报价

电力多功能表配置数量与产品价格均由用户用电系统电气结构决定,具体报价可咨询0312-5901196(钰鑫智能)、13191654051(李经理)。

特别说明:本公司电力监控系统为一体化解决方案,电力多功能仪表多结合数据采集设备、智能保护与控制设备等形成智能电力综合监控体系,以便发挥更大的价值。
