智能电力监控系统在某园区直流配电监测中的应用

　某园区现场情况图如下：

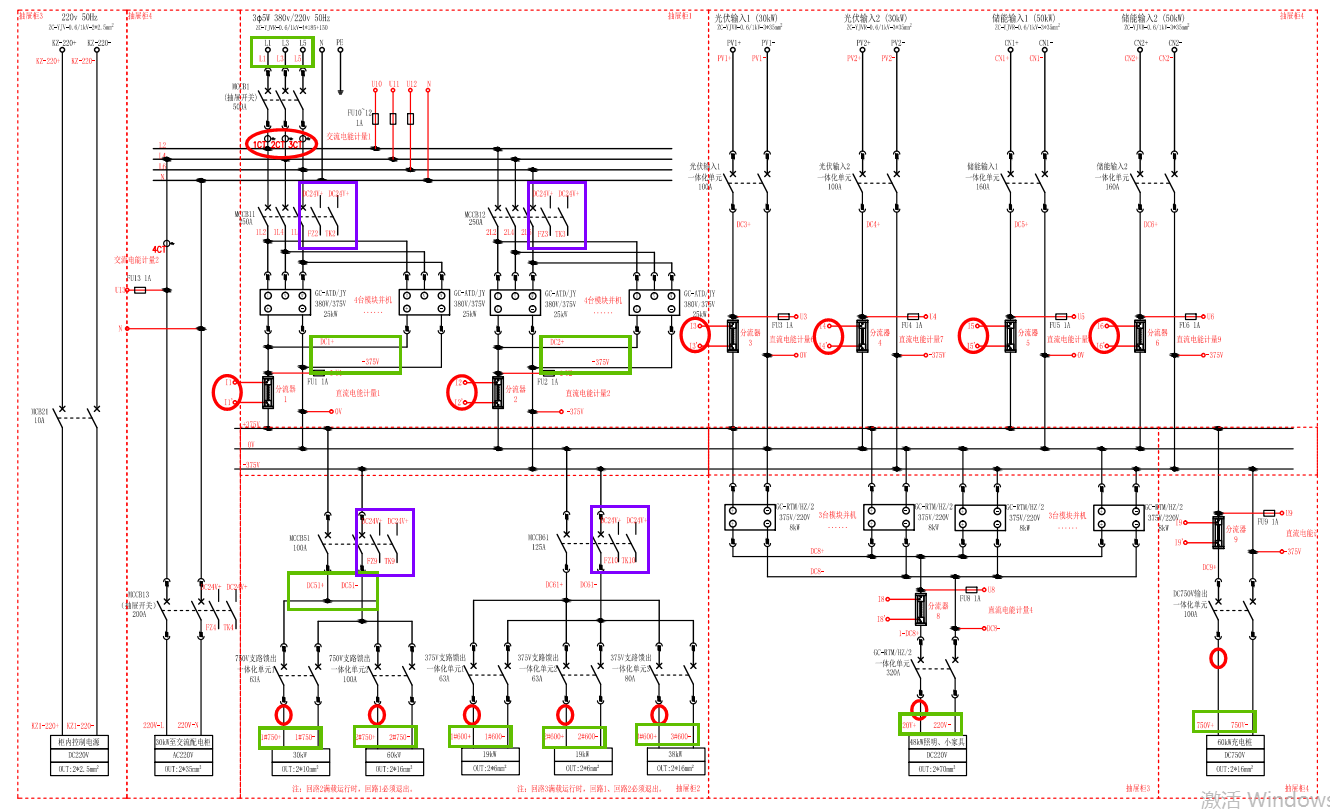

　现采集园区内以下回路的电压和电流以及开关量状态。红色为电流回路，绿色为电压回路，紫色为开关量回路。

　因MCCB41/MCCB42/MCCB31/MCCB32采用一体化配电单元，所以无法得到开关状态且不能控制断开或闭合。

　因MCCB11/MCCB12/MCCB51/MCCB61/MCCB31有辅助接点，接入综保录波装置的开入端子。

　共采集29路模拟量，根据实际监测点的安装位置，确定使用综保录波装置的数量（2-3个）。



系统构成图



• 1、对园区设备以及中间过程的各类型数据进行监测分析管理，提高设备安全性和事故预警能力

• 2、实现重要设备的实时监测和故障分析，例如：结合开关量（DI）数据严格记录设备的操作顺序，再例如对变频器导通角发生时间和波形的录波，帮助分析设备安全性、工作合理性等

• 3、对园区用电系统的保护与控制提供完整的解决方案，有力地保障高低压电网及厂用电系统的安全稳定运行。

• 4、实现了各类用电设备的一次系统图显示、各回路实时电参量遥测、重要回路电能报表、直观地显示低压系统各回路的三相电流及运行状。

• 5、低压各回路三相电流、电压、功率、频率、电能数据等查询、打印及导出。

• 6、重要回路电能按时间短进行查询计算、打印、导出。

• 7、各进线回路及重要出线回路电流负荷趋势曲线历史记录查询。

• 8、各重要回路分合闸遥信报警，实时报警及历史报警查询。
