智能路灯监控管理系统

作者:钰鑫智能    来源:钰鑫智能   发布日期:2020-07-08 02:06:53  浏览:

现场情况

电业部门提供市政照明回路至路灯照明控制配电箱。

配电箱配置进线总开关,关口电表,各支路开关(4-8路),支路交流接触器,时控(光控)器,及浪涌保护器。

每支路线路敷设半径约600米,安装间距约600米。各配电箱设置间距约1200米左右。

目的

1、加大供电线路监测力度

2、加强路灯状态监测管理困难

3、降低路灯管理难度

4、实现符合研判功能

5、照明路灯有序用电管理

方案

   本方案根据市政路灯设置特点,以每条支路配电柜为一个监测对象,加装YX-ZB-01综保装置,监测支路进线的总电压、电流数据以及各分路的电流数据及漏电流数据;控制各回路接触器。    加装温度采集模块,监测各开关触点温升。

   采用物联网通讯技术,在各配电箱,配电箱与总监控室加装增强型Zigbee模块,实现无线通讯。

 具体措施:

 1)信号采集:每个路灯配电箱总开关,加装电压互感器和电流互感器,各支路开关下 口加装电流互感器。

 2)安装设备:每个配电柜出线在4个回路以内,加装YX-ZB-01综保装置1台;

                       每个配电柜出线在4-8个回路,加装YX-ZB-01综保装置2台;

                       每个配电柜加装增强型Zigbee无线通讯模块1个

                       每个配电柜加装集中器通讯模块,每个路灯加装时控器,利用载波通讯,实现路灯数量控制
                              (根据需要增加功能)

  3)服务器,显示屏、报警装置设于中心监控室。

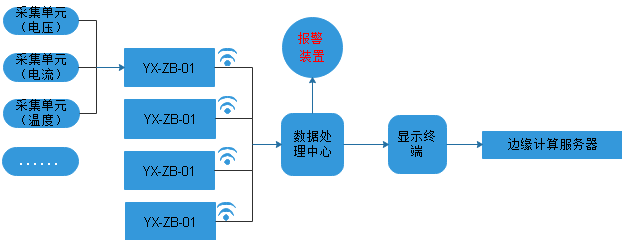

系统构成图


                                                                                                     智能路灯监控管理系统构成图

实现功能

1、计量计费功能:系统可在终端实时显示每个配电柜及配电柜各支路电压(U)、电流(I)、 实时功率(W)、总功率(W)、触点温升(T),以及用户需要的电力参量。

2、负荷线路监测功能:通过对线路供电状态的实时监测实现故障预警,故障报警功能。 并提供故障诊断报告。可查找故障波形,以便于故障分析。 可提供过压、欠压、过流、漏电、短路等               功能报警;提供故障分析报告。

3、负载智能识别功能:系统具备智能识别照明用电及非照明用电,集中报警功能。防止 偷漏电发生。

4、温度监测功能:通过对开关、接触器的触点温升监测,实现对线路,设备的状态监测。

5、智能调控功能:可通过中心监控室远程控制每条分支回路电力通断,自动或手动控制 每条分支路电源及照明。

6、路灯智能控制功能:可根据道路的重要程度或时间,适当控制路灯照明数量,比如凌 晨以后的非主要道路,行人稀少,可通过适当减少路灯数量,从而减少用电费用。(用 户选择)
