泰州某汽车制造公司开闭站无人值守自动化运维监测

作者:电力监控事业部    来源:钰鑫智能   发布日期:2020-07-08 01:21:00  浏览:

现场情况

整车厂区10KV开闭所接入3条10KV进线,分别接入1、2、3段进线柜,称为3段3回路,各配电室配电平台内共18个10KV变压器(冲压2个、焊装5个、涂装5个、总装2个、联合站房3个、食堂后勤办公1个),每个变压器可理解为1条回路。

零部件厂区10KV开闭所接入3条10KV进线,分别接入1、2、3段进线柜,称为3段3回路,各配电室配电平台内共12个10KV变压器(底盘涂总1个、底盘冲压2个、底盘焊接1个、座椅1个、内饰车间2个、外饰车间3个、联合站房2个),每个变压器可理解为1条回路。

开闭站监测项目

根据运维要求,监测数据需远传至监控中心。本项目10Kv开闭站监测项目有

1、电力参量采集:(高低压)电压、电流、开关触头温度、导体接头温度、开关辅助节点等。

2、计量:电能在线计算、累计、分类分析0.5S级精度。

3、电能质量:谐波、间谐波、电压波动、电压与电流不平衡,电压暂降与短时断电,电网频率变化,低频感
应电压,交流网络中的直流。

4、常态录波:电压、电流、开入、温升。

5、故障录波:启动元件(电压突变启动、电压越限启动、负序电压越限启动、零序电压越限启动、电流突变
启动、电流越限启动、负序电流越限启动、零序电流越限启动、开关量变位启动、手动启动)

6、故障弧光:覆盖所有低压电缆。

7、自定义逻辑:低压电容器3、7次谐波过流启动告警、低压备投、长程过流告警、智能漏电流

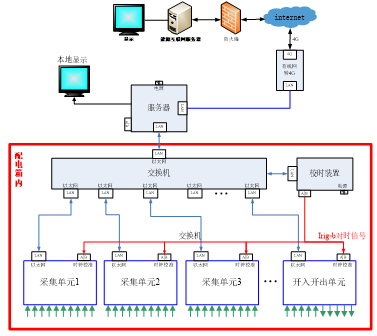

系统方案构成图

系统构架图
