天津某小区地下室电能监测系统

作者:钰鑫智能    来源:钰鑫智能   发布日期:2020-07-08 01:35:49  浏览:

项目简介

 项目共有2个小区需要安装监测电能的装置,每个小区有五栋楼(不准确)需要监测,每栋楼有四个地下室,每个地下室有一个总电量表和若干个住户;每个电表都是单项交流220V电压;为提高电流出线精度,可安装闭口CT;

 方案一:将监测点定为计量柜中,每个计量柜中安装一个采集终端(初步定单项电表),和相对应的电流互感器,并将信号线引至一楼线缆竖井中,并安装数据交换单元(4G路由器),通过数据交换单元与服务器通讯;

方案二:将监测点定为计量柜中电表的上口,推测每栋楼或者多栋楼共用一个CF箱,里面汇集每个电表的上口进线;于此位置安装一个采集终端(采集卡)和对应的电流互感器去监测地下室的点表上口;并于此处安装数据处理单元(树莓派)和数据交换单元(4G路由器);采集终端将数据通过网线与数据处理单元交互,数据处理单元在通过数据交换单元与服务器通讯;

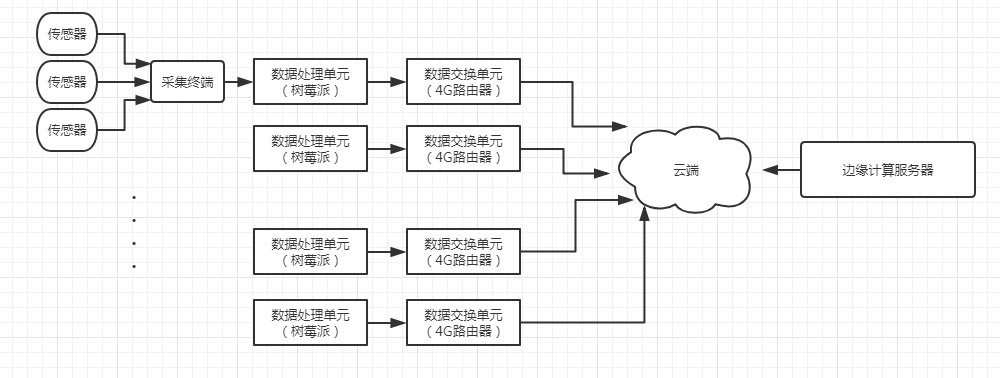

系统构成图


小区地下室电能管理监测系统构成图

实现功能

  • 1.实现了各类用电设备的一次系统图显示、各回路实时电参量遥测、重要回路电能报表、直观地显示低压系统各回路的三相电流及运行状况;

  • 2.低压各回路三相电流、电压、功率、频率、电能数据等查询、打印及导出;

  • 3.重要回路电能按时间短进行查询计算、打印、导出;

  • 4.各进线回路及重要出线回路电流负荷趋势曲线历史记录查询;

  • 5.各重要回路分合闸遥信报警,实时报警及历史报警查询
